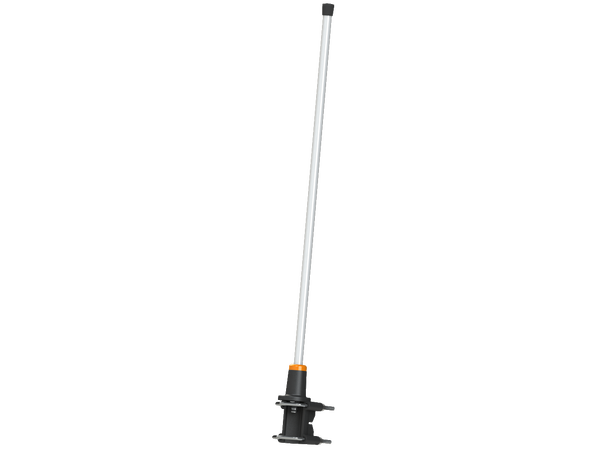

Scan Antenna BASE304 – Basestasjonantenne for 380–512 MHz
BASE304 er en robust halvbølgedipol med 3 dBd (5,1 dBi) gain, designet for profesjonelle basestasjoner. Antennen leveres med integrert monteringsbrakett og trenger ingen jordplan. Tåler opptil 300 W og er bygget for krevende utendørs forhold med IP66, -55 til +70 °C og 55 m/s vindhastighet.
Bruksområder

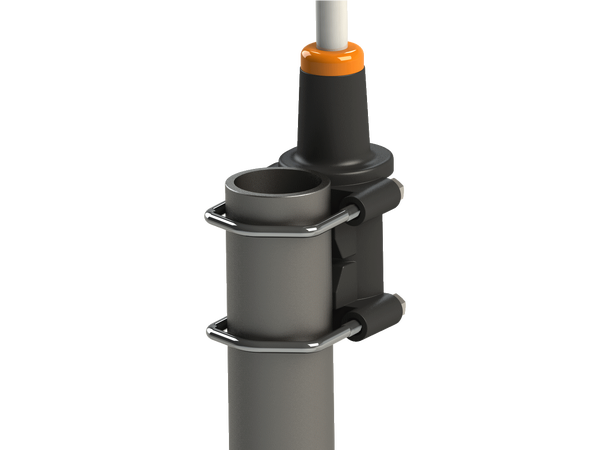

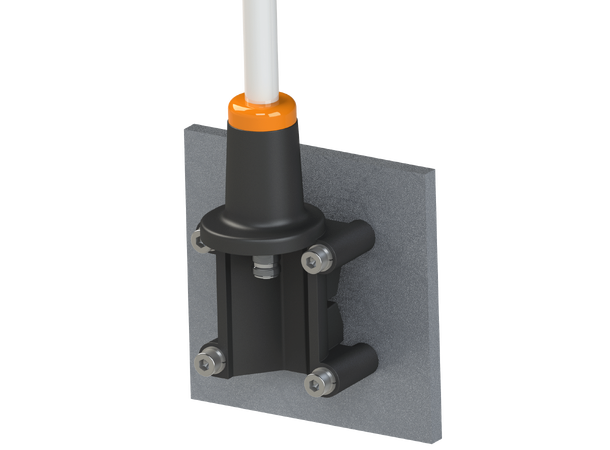

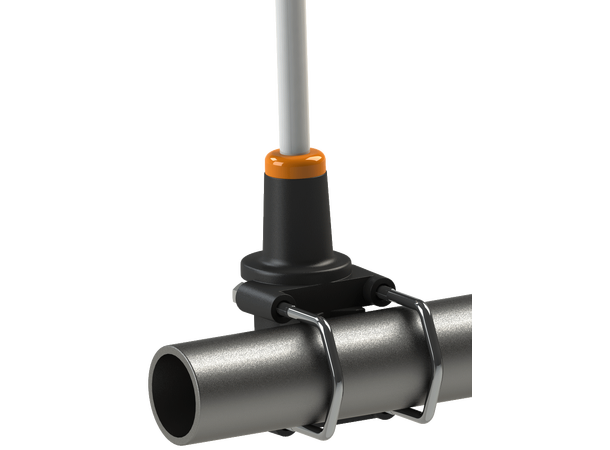

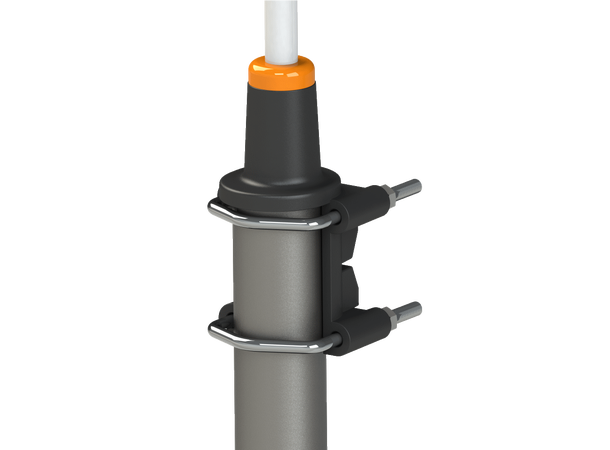

BASE304 dekker de mest aktuelle frekvensområdene for profesjonell radiokommunikasjon. Antennen er tilgjengelig i ni varianter fra 380 til 512 MHz, inkludert en X-versjon med kundetilpasset senterfrekvens. Alle varianter har omnidireksjonelt strålingsmønster, N-female-kontakt og leveres med festesett i syrefast stål (AISI-316) for montering på rør (Ø 30–60 mm) eller vegg.
Tekniske spesifikasjoner
| Antennetype | Halvbølgedipol |
| Gain | 3 dBd / 5,1 dBi |
| Impedans | 50 O |
| VSWR | < 1,5:1 (de fleste varianter, se datablad for detaljer) |
| Maks. inngangseffekt | 300 W |
| Polarisering | Vertikal |
| Strålingsmønster | Omnidireksjonelt (horisontalt), 30° halv-effektbredde |
| Kontakt | N-female |
| Kapslingsgrad | IP66 |
| Temperaturområde | -55 °C til +70 °C |
| Vindhastighet | 55 m/s |
| Vekt | Maks. 1,2 kg |
| Montering | Rør Ø 30–60 mm eller vegg (brakett inkludert) |
| Materiale | Messing, kobber, GFK, aluminium. Festesett: AISI-316 |
| Antistatisk beskyttelse | Direkte jord |
Varianter og bestilling
Variant A, B og F er lagervare og leveres normalt på kort tid. Øvrige varianter kan bestilles på forespørsel.
| 23304-004A | 380–400 MHz | Nødnett / TETRA | Lagervare |
| 23304-004B | 406–430 MHz | PMR / DMR | Lagervare |
| 23304-004C | 410–430 MHz | | På bestilling |
| 23304-004D | 417–450 MHz | | På bestilling |
| 23304-004E | 430–450 MHz | | På bestilling |
| 23304-004F | 440–470 MHz | Maritim UHF | Lagervare |
| 23304-004G | 467–485 MHz | | På bestilling |
| 23304-004H | 485–503 MHz | | På bestilling |
| 23304-004X | 406–512 MHz | Kundetilpasset CF | På bestilling |
