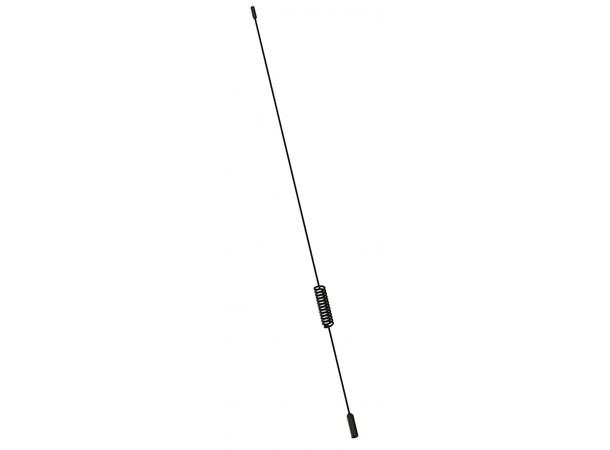

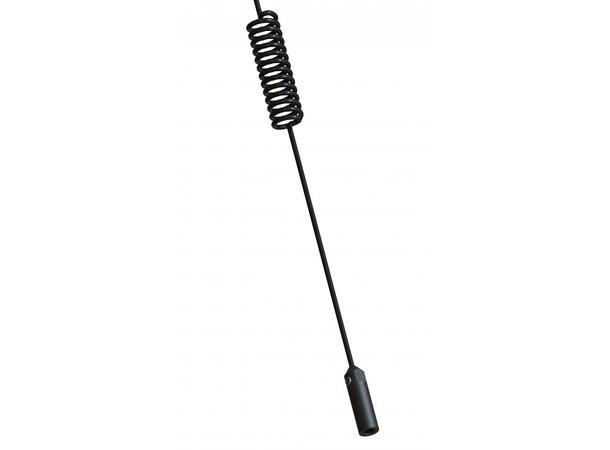

E380–520 – fleksibel, kundejusterbar mobil colinearantenne (380–510 MHz)
E380–520 er en fleksibel, kundejusterbar colinear-antenne utviklet for mobil bruk i TETRA- og PMR-systemer.
Den er spesielt designet for montering med SX-mount eller Multimag på kjøretøytak.
Antennen kan enkelt tunes ved kutting i henhold til medfølgende tabell for å oppnå optimal ytelse
innen ønsket frekvensområde.
Comteq kan justere antennen i lab før utsending.
Høydepunkter
- Kundejusterbar (tunbar) ved kutting – kutte-tabell inkludert
- Optimalisert for TETRA og PMR
- Høy vinning (gain) og lav VSWR
- Robust, fleksibel konstruksjon for kjøretøymontering
Tekniske spesifikasjoner
| Elektriske data |
| Frekvensområde |
380–510 MHz (TETRA, PMR) |
| Båndbredde |
25 MHz |
| Impedans |
50 O |
| VSWR |
< 1.5 |
| Polarisasjon |
Vertikal |
| Vinning (gain) |
3 dBd / 5,1 dBi |
| Maks. inn-effekt |
50 W |
| Mekaniske data |
| Farge |
Sort |
| Høyde |

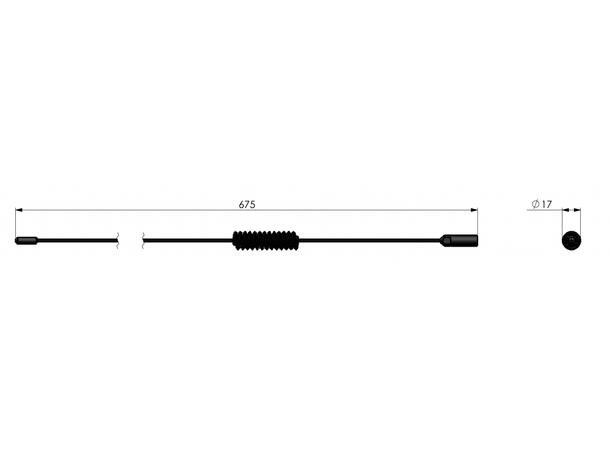

Ca. 675 mm (før kutting) |
| Vekt |
70 g |
| Montering |
På “E”-type fester (SX-mount / Multimag) |
| Monteringssted |
Kjøretøytak |
| Tuning |
Tunbar ved kutting (kutte-tabell inkludert) |
| Materialer |
Sortforkrommet rustfritt stål
PE og messing
|
| Driftstemperatur |
–40 °C til +70 °C |
| Kontakt |
M6 innvendig gjenge |
Andre kontakttyper og kabellengder tilgjengelig på forespørsel.
