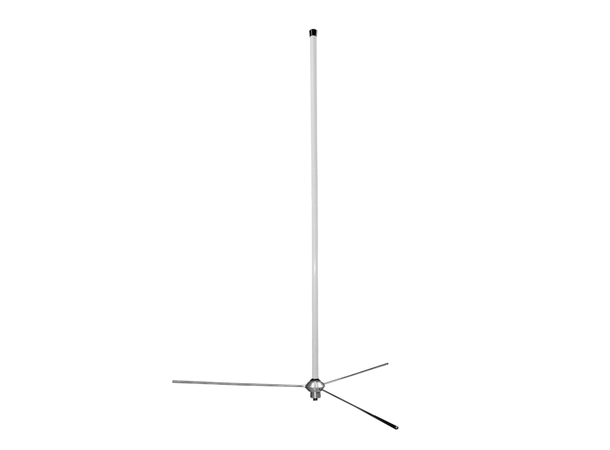

5/8-bølgelengde jordplanantenne – høy vinning for jakt og sikring
Denne 5/8 ? jordplanantennen er utviklet for bruk innen jakt- og sikringsradio.
Med et senterfrekvensområde på rundt 141,5 MHz kombinerer den høy vinning (gain) med
kompakt fysisk størrelse. Antennen gir stabil ytelse og pålitelig dekning, samtidig som den er robust og
enkel å montere på mastetopp.
Høydepunkter
- 5/8-bølgelengde antenne med høy vinning (gain)
- Optimalisert for jakt- og sikringsradio, ca. 141,5 MHz senterfrekvens
- Kompakt design med lav vekt
- Robust konstruksjon i messing, aluminium og glassfiber
- Enkel montering på mastetopp (opptil Ø 40 mm)
Tekniske spesifikasjoner
| Elektriske data |
| Antennetype |
5/8 ? Ground Plane-antenne |
| Frekvensområde |
144–174 MHz (kundevalgt senterfrekvens, typisk 141,5 MHz) |
| Båndbredde |
5 MHz – kundedefinert senterfrekvens |
| Impedans |
50 O |
| VSWR |
< 1,5:1 |
| Polarisasjon |
Vertikal |
| Vinning (gain) |
5,5 dBd / 7,65 dBi |
| Maks. inn-effekt |
30 W |
| Antistatisk beskyttelse |
Direkte jord (DC-kortsluttet) |
| Mekaniske data |
| Farge |
Sølv og sort |
| Høyde |
Maks. 1,7 m |
| Vekt |
Maks. 1,0 kg |
| Montering |
På mastetopp – ekstern diameter maks Ø 40,0 mm (med M6-skruer) |
| Materialer |
Messing, aluminium og glassfiber |
| Driftstemperatur |
–40 °C til +60 °C |
| Kontakt |
N-hun |
| Kabel |
Ingen kabel medfølger |
Andre kontakttyper og kabellengder tilgjengelig på forespørsel.
