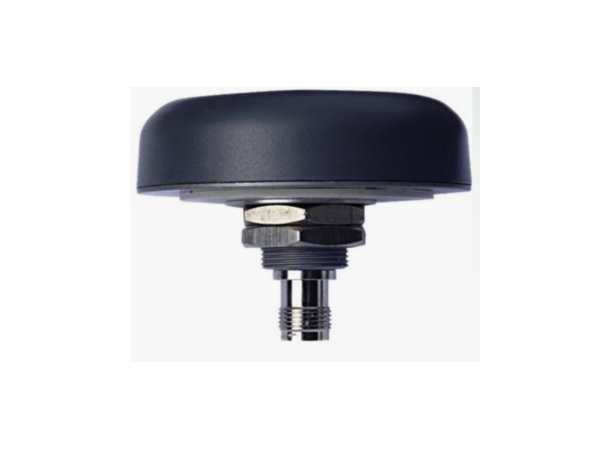

Tallysman TW3990XF – presisjonsantenne for fullbånd GPS/GNSS
Tallysman TW3990XF er en høyytelses, presisjonstunet GNSS-antenne basert på
Accutenna®-teknologi, designet for nøyaktig posisjonering på tvers av hele GNSS-båndet.
Antennen dekker samtlige GPS-, QZSS-, GLONASS-, Galileo-, BeiDou- og NavIC-bånd
(L1/L2/L5/L6/E1/E5/E6/B1/B2/B3/G1/G2/G3), samt L-bånd korreksjonstjenester (SBAS, PPP, m.m.).
TW3990XF er utstyrt med eXtended Filtering (XF) – et avansert filter som effektivt
reduserer interferens fra LTE-, Ligado- og Inmarsat-signaler. Dette gir høy motstandsdyktighet
mot metningsforstyrrelser og sikrer stabil GNSS-ytelse selv i tett spektrummiljø.
Antennen har lav støyforsterker (LNA), lav aksialratio og svært lav fasevariasjon,
noe som gir høy presisjon og utmerket multipath-reduksjon.
TW3990XF er ideell for presisjonsposisjonering, togkontrollsystemer, autonome kjøretøy,
landbruk og sikkerhetsapplikasjoner der nøyaktighet og robusthet er avgjørende.
Den leveres i robust, værbestandig kapsling for permanent installasjon
og oppfyller både AAR S-9401, EN45545-2, EN50121, EN50155 og EN61373-standardene.
Høydepunkter
- Full GNSS-dekning: GPS, Galileo, GLONASS, BeiDou, NavIC og SBAS
- eXtended Filtering (XF) mot LTE-, Ligado- og Inmarsat-interferens
- 37 dB typisk forsterkning med lavt støynivå (2,5 dB)
- Utmerket multipath-reduksjon og lav fasevariasjon
- IP69K og vibrasjons- / støtsikker konstruksjon
- Egnet for jernbane, landbruk, autonome systemer og presisjonsnavigasjon
Tekniske spesifikasjoner
| Elektriske data |
| Frekvensdekning |
GPS/QZSS L1, L2, L5, L6
GLONASS G1, G2, G3
Galileo E1, E5a, E5b, E6
BeiDou B1, B2, B2a, B3
NavIC L5 + L-bånd korreksjonstjenester
|
| Teknologi |
Dual-feed, stablet RHCP keramisk patch med hybridkombinerer |
| Forsterkning |
37 dB typisk (35 dB minimum) |
| Støytall |
2,5 dB typisk |
| Aksialratio |
< 2,0 dB typisk |
| Vinning (gain) |
4,0 dBic typisk ved Zenith |
| Impedans |
50 O |
| VSWR |
= 1,5:1 typisk (maks. 2:1) |
| Strømforbruk |
35 mA typisk |
| Forsyningsspenning |
2,5 – 16 VDC |
| Mekaniske og miljødata |
| Montering |
Gjennomgående montering (L-brakett eller rørfeste tilgjengelig) |
| Materialer |
Radome: EXL9330
Base: Zamak metall |
| Størrelse |
Ø 66 mm × 21 mm |
| Vekt |
185 g |
| Driftstemperatur |
–70 °C til +85 °C |
| Tetthetsgrad |
IP69K |
| Støt / vibrasjon |
Iht. MIL-STD-810D/E/F/G |
| Standarder |
AAR S-9401, EN45545-2, EN50121, EN50155, EN61373
RoHS, REACH, FCC, RED
|
Andre kabeltyper, monteringsalternativer og kontakter tilgjengelig på forespørsel.
